Вопрос 7: Этап размещения элементов на монтажном поле (Цели, критерии, ограничения).

Цель: определить местоположения элементов внутри конструктивного узла.

Монтажное поле - часть платы, в пределах которой возможна установка элементов.

Задачи размещения, следующие:

1. Размещение в фиксированное позиции, как правило, для размещения одногабаритных элементов.
2. Размещение на непрерывном монтажном поле, как правило, для размещения разногабаритных элементов.

Критерии размещения:

1. Создание наилучших условий для последующей трассировки;
2. Минимум суммарной взвешенной длины соединений. Элементы ближе друг к другу => меньше суммарная взвешенная длина соединений (если нет весов => минимальная сумма длин соединений => снижение уровней задержек);
3. Минимум числа наидлиннейших связей. Длинные соединения => большое число пересечений, занимает много места;
4. Минимум числа изгибов соединений (минимум переходов со слоя на слой). Любой изгиб => переход => потери площади, заведомо слабое место;
5. Равномерность распределения соединений по участкам монтажного поля.

Ограничения

1. Метрические параметры элементов;
2. Топологические параметры (число слоев, переходов между слоями);

На данном этапе размещения длина считается приближенно и длина соединений приравнивается к расстоянию между позициями элементов:

Для простого двухконтактного соединения:

1. $d_{p_kp_h} = \sqrt{(x_k - x_h)^2 + (y_k - y_h)^2}$;
2. $d_{kh} = |x_k - x_h| + |y_k - y_h|$;
3. $d_{kh} = (x_k - x_h)^s + (y_k - y_h)^s, s = 2$

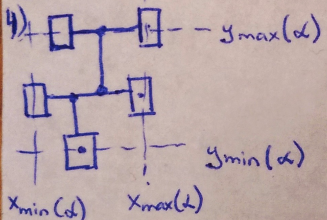

Для другого соединения:

$d_{U_\alpha} = |x_{max}(\alpha) - x_{min}(\alpha)| + |y_{max}(\alpha) - y_{min}(\alpha)|$
