Вопрос 16: Модификации волновых методов трассировки.
Группа 1: Простейшие
- Метод встречной волны - обе точки являются источниками волны.
- Метод прямоугольника - ограничить поле распространения волны прямоугольником (окном), внутри которого находятся соединяемые выводы. Если соединение найти не удалось, то границы окна расширяют.
Группа 2: Кодирование волны
- Кодированиепо модулю 3 - ячейкам в последовательных фронтах присваиваются не сами веса, а их значения по модулю 3: {1, 2, 3}. Если соседними с ячейкой являются одинаковые метки, то используется правило приоритетного направления (например по часовой стрелке).

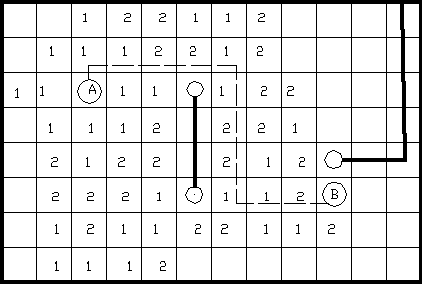

- Метод Акерса - при распространении волны ячейкам присваиваются значения отметок из заданной последовательности: {1, 1, 2, 2, 1, 1, 2, 2}. Количество разрядов памяти на одну ячейку составляет равно 2. При возможности построения последовательности по нескольким направлениям, выбор совершается согласно приоритету.
- Использование путевых координат - При выборе последовательности ячеек по этому методу для каждой ячейки, в случае соседства по ребрам достаточно знать, от какой соседней ячейки в нее пришла волна: сверху, слева, снизу, справа (задается стрелками)
Группа 3:
Критерии:
- Минимальное число построений
- Построение соединений с минимальным числом изгибов

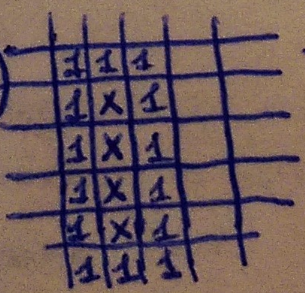

- Построение соединений, отталкивающихся от запретных зон (по аналогии с морским боем)
- Построение соединений с использованием нескольких критериев
- Построение соединений в виде деревьев (дерево Штейнера)
Дерево Штейнера (min дерево) 1) Из исходного дерева удаляем ребро (выбрать самим) 2) Удаляем вершины, соединённые удалённым ребром 3) Получили 2 поддерева => перестроить их с целью минимизации суммарной длины рёбер (м.б. через центр масс) 4) Соединить поддеревья кратчайшим образом (ортогональной метрикой)
Группа 4:
Построение соединений в нескольких слоях: горизонтальные фрагменты в одном слое, вертикальные - в другом.
Группа 5: Итерационный волновой алгоритм

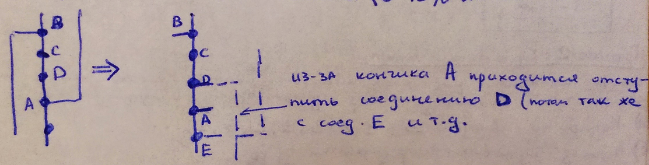

Итерация 1 После разведения соединения стираем его среднюю часть, оставляя только концы (5-10% от контактов)
Итерация 2 Повтор трассировки каждого соединения, но оставляем кончики (уже 20-25% от начальных точек)
Итерация 3 Окончательное разведение соединений
