Вопрос 18: Канальные методы трассировки соединений.
2 этапа:

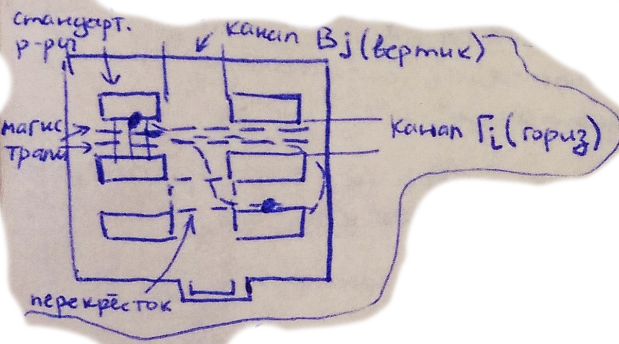

I. Распределение соединений по каналам (без определения их точной геометрии) - макротрассировка Цель: Распределение всех соединений по каналам так, чтобы они могли быть все проложены (пропускная способность канала)
II. Определение точной геометрии каждого соединения / распределение соединений по магистралям внутри канала - микротрассировка
I этап
Проблемы: Использование лучевых/волновых алгоритмов
1-й подход: Решение задачи
- Построения дерева соединений;
- Расчёт загрузки канала на каждом этапе размещения соединений;
- Перепостроение (переназначение) соединений на каналы, которые проходят через перегруженные участки;
Критерии: минимальная длина соединений
2-й подход: В процессе распределения соединений по каналам необходимо сразу учитывать пропускную способность каналов
- Нигде нет перегрузов => очень важен порядок трассировки;
- Определение порядка выполнения трассировки, затем решение задачи размещения соединений по каналам, запрещая перегрузки;
1-й подход:

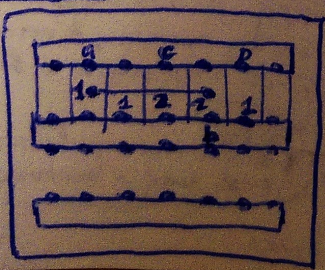

Классический метод - вертикальных/горизонтальных соединений в разных слоях, разбив канал на макродискреты. 1 и 2 - это степень перегрузки каждого макродискрета, смотрим длину участка перегруженности, выбираем соединение для изъятия.
2-й подход:

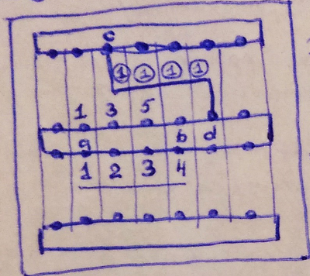

Вес: Fn + 1 + загруженность макродискрета. Здесь пытаемся соединить a и b. Соединение c-d уже проложено. Проходим, пока веса не выровняются, потом продолжать оба канала.
Проблемы: (при распределении соединений внутри канала)
- Горизонтальные ограничения - разнесение горизонтальных соединений;
- Вертикальные ограничения - разнесения вертикальных соединений;
оба конца имеют одинаковые коэффициенты по оси X

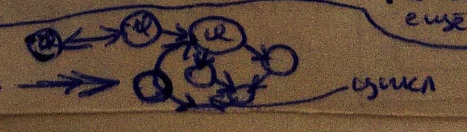

- Цикл в графе вертикальных ограничений;
- Наличие перекрёстков;

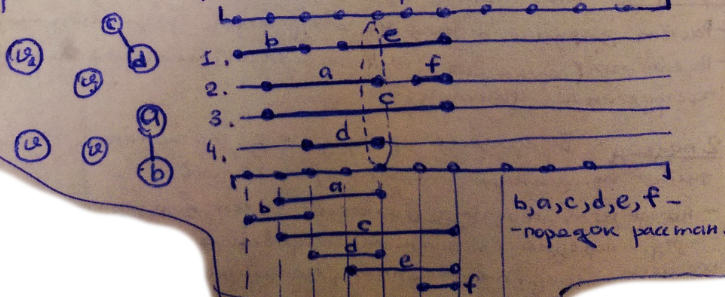

Решение проблем 1 и 2 - граф гориз. / вертикальных ограничений (ГГО и ГВО).
ГГО:
ГВО:
А - магистрали сверху-вниз; B - магистрали снизу-вверх; После реализации групп A и B убираем их их графа, в оставшемся графе повторяем процедуру объединения соединений в группы: со входящими и с выходящими рёбрами.
Решение проблемы 3:
Ввод дополнительных соединений:
Решение проблемы 4: Перекрёстки
Гоним все соединения до перекрёстка, затем соединяем концы одного соединения алгоритмом (направленным, волновым и т.п.) по подобию с алгоритмом итерационной волновой трассировкой.
