Вопрос 11: Методы размещения разногабаритных элементов на монтажном поле

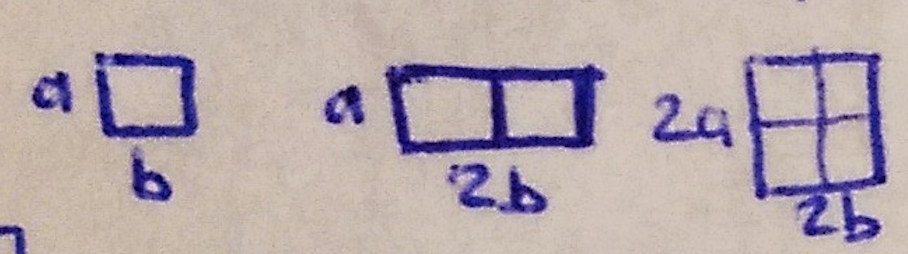

Размещение на непрерывном монтажном поле

Одна или несколько позиций будут заняты

При размещении разногабаритных элементов может быть использован алгоритм плотного размещения:

Постановка:

монтажное поле, напр. ... м.п., модель – взвешенный граф схемы.

Критерий:

минимальная длина соединений, нет директивно размещённых элементов.

Плотное размещение – устанавливаем не реальные, а увеличенные размеры. Для установки элементов в алгоритме плотного размещения привязываются к угловым точкам занятой части монтажного поля. При этом выбирается тот угол, который находится ближе к центру масс. При установке 3-го элемента мы имеем возможность установить центр масс.

При размещении учитывается не только связность элементов.

В качестве очередного размещаемого элемента выбирается такой элемент, при котором функционал $C = C-1 + \gamma C_2$ принимает максимальное значение.

$C_1$ – правило по связности (параметр) – одно из 4-х правил; $\gamma$ – весовой коэффициент, подбирается экспериментально; $C_2 = \frac{S_{e_K}}{S_{fpmb}}$, $S_{e_K}$ – площадь размещаемого элемента, $S_{fpmb}$ – площадь свободной части монтажного поля. Этот коэффициент ($C_2$) возрастает. При размещении первого элемента $C_2$ мало' $\rightarrow$ основное влияние оказывает $C_1$, ближе к концу основную роль играет $C_2$.

Сначала размещаем более крупные элементы, затем более мелкие.
